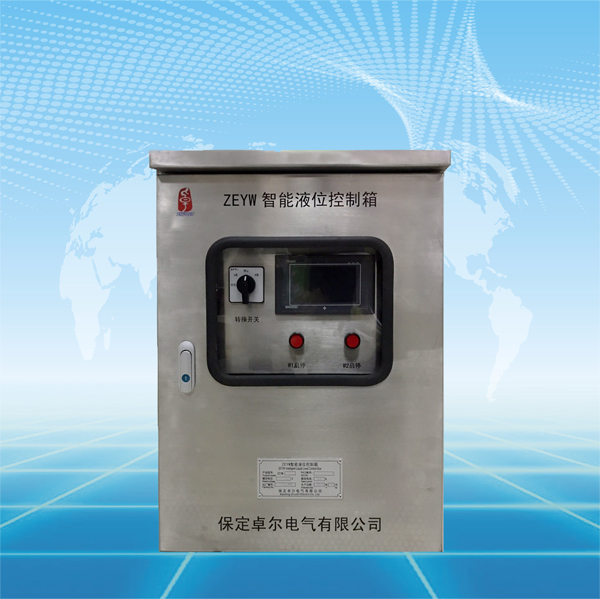

一、产品概述
1、本控制箱与水泵电机、超声波液位传感器共三部分组成液位控制系统；
2、超声波液位传感器作为输入模块，控制箱作为控制模块，水泵电机作为输出模块；
3、水位高于设定值时，水泵转为工作状态，直到水位低于设定值，水泵便停止工作；
4、整个控制系统的目的是调节系统水位状态，防止水位高于设定值。
二、产品功能与特点
1、本控制箱外设超声波传感器具有水位电极信号的检测和变送功能，能将水位电极信号转换成开光量信号；
2、本控制箱具有水位式控制功能，可以根据设定的水位控制泵的开启和停止；
3、本控制箱水位检测采用交流工作方式，平均工作电流小，水位检测超声波液位传感器安装位置与水源无接触，不会对水质造成任何污染。电气控制回路采用TTL数字逻辑电路完成控制功能，可编程；
4、电动机电源控制采用SSR（固态继电器）；
5、箱体按钮采用PVC面膜触摸式操作；
6、控制箱保护功能完善，应包括漏电保护、短路保护、缺相保护、错相保护、过流保护；
7、箱体应有足够的结构强度、防护等级和防电磁干扰的能力，满足IEC规定的标准。箱内的设备布置应整齐、美观，加工精度高且牢固，外壳防护等级不小于IP54，应采用2mm厚的304不锈钢材料焊接而成；
8、箱体与外部设备的连接，采用可锁紧电缆接头，防水防尘；
9、本控制设备应能完成工艺要求的各种运行方式。
三、产品技术指标
工作电压：AC380V/220V 三相四线
远动操作电压： AC220V
控制输出电流： 5A
可控电机功率：2.2KW
电极间动作电阻：0~4KΩ
响应时间：100ms以下
使用环境温度：-10℃~55℃
箱体尺寸：600mm*350mm*250mm
电寿:1200次/h
机械寿:7200次/h
安装条件： 相对湿度不超过99%
粉尘浓度:不超过99%
防护等级：IP54
四.注意事项
1、控制箱连接外设前应务必确保所有断路器处于关闭状态；
2、接线完毕后，合上断路器前，应仔细检查线路，确保电源、电机、传感器线路没有虚接、短接，然后再接通电源；
3、当断路器出现跳闸情况时，要及时查明原因，并进行处理后确保事故排除后方能继续运行；
4、本控制箱应尽量放在通风良好、干燥的环境内，以防止箱内原器件受潮而出现故障。
如需详细说明书，请致电0312-6770513
